LES COLONNES SECHES - CS
EN ERP (Art MS 18):
Dans les établissements recevant du public, les colonnes seches sont des tuyauteries fixes et rigides installés dans les établissements dés lors que les locaux à risques importants sont aménagés dans des étages dont le plancher bas est à plus de 18 mètres du niveau de la voie accessible aux engins des sapeur pompiers.

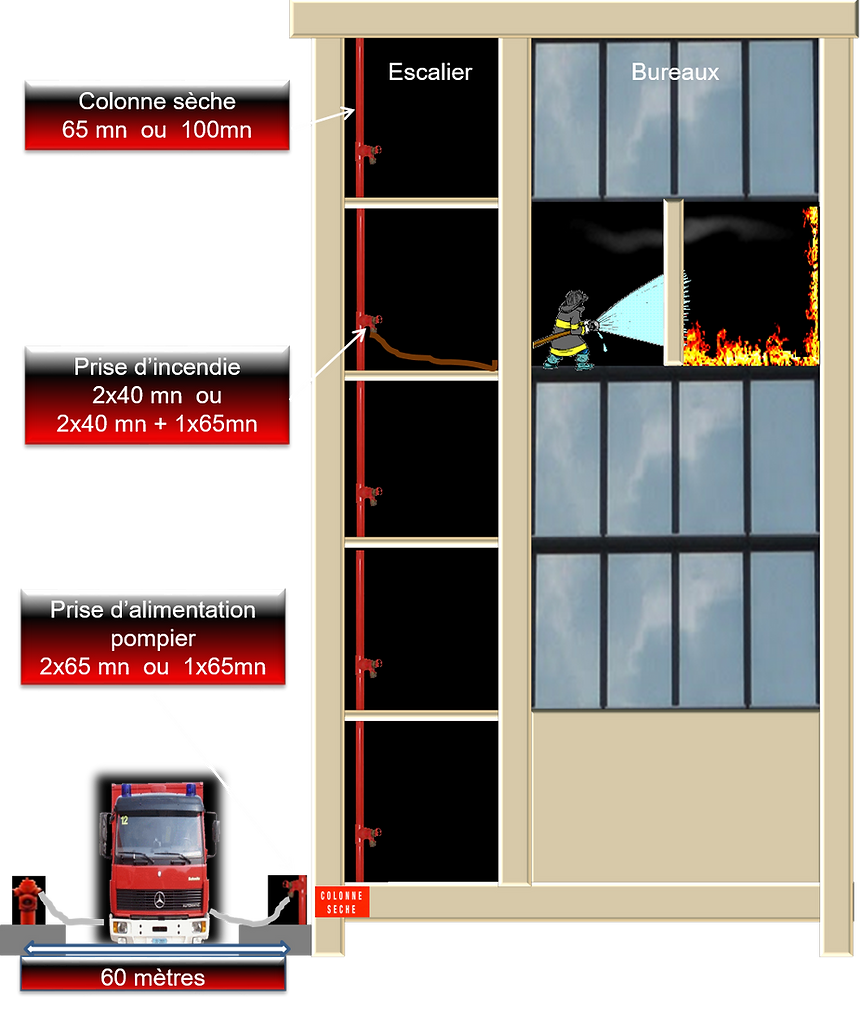

COMPOSITION (NF S 61.750.):
- 1 prise d'alimentation constituée d'un ou deux demi-raccords
- 1 traînasse (si nécessaire).
- La colonne proprement dite.
- Des prises d'incendie à chaque niveau.
CLASSIFICATION :
Il existe 2 types de colonnes sèches en fonction de leur diamètre:
- Les C.S. de DN 65 mm pour le cas général.
- Les C.S. de DN 100 mm pour les risques importants.
Du point de vue de l'installation, on distingue .
- La C.S. dite « MONTANTE ».
- La C.S. dite « DESCENDANTE ».
NOTA :
Les C.S. montantes et descendantes sont toujours indépendantes et ont des raccords d'alimentation distincts,
EMPLACEMENT, ACCES ET CARACTERISTIOUES :
Le (les) demi-raccords d'alimentation
- C.S. de 65 mm - 1 demi-raccord de 65 mm.
- C.S. de 100 mm - 2 demi-raccords de 65 mm.
- Muni d'un bouchon facilement accessible aux sapeurs-pompiers.
- Hauteur :0,80 à 1,50 m du sol.
- Inclinaison : 45 0 (vers le sol).
- Distance Maximale entre les demi-raccords d'alimentation et la bouche ou le poteau d'incendie :
C.S. « MONTANTE » 60 m. C.S. « DESCENDANTE » 60 m, ils doivent être signalés par une pancarte et indiquer l'escalier desservi .
COLONNE SECHE MONTANTE ESCALIER NORD
(rouge sur fond blanc)
Bouche d'incendie
I.G.H. (Art. G.H. 54):
Les colonnes sèches sont des tuyauteries fixes et rigides installées dans tous les I.G.H. dont la hauteur 50 m, elle sont destinées à être raccordées aux tuyaux des Sapeurs-Pompiers qui les mettront en eau au moment du besoin. Il y a une colonne sèche par escalier.
